Introduction:

Combiné avec le trou de forage et l'explosif, la perforeuse minière géante à double explosion peut bien coopérer avec le chargeur déblayeur. Le Perforateur à Chenille Géant Souterrain Hydraulique est composé de la flèche de forage, la foreuse, le système hydraulique, etc. les configurations optionnelles sont offertes pour améliorer la performance de travail. Le jumbo offre de bonne condition de travail pour les opérateurs.

1. Flèche de Forage Hydraulique

La perforeuse minière à double explosion est équipée avec la flèche de forage hydraulique spéciale.

(1) La distance de forage est conçue en grande précision et parallélisme de manière que la location est précise et la vitesse de forage est augmentée.

(2) La flèche télescopique peut agrandir l'échelle de forage qui est au delà de la capacité de forage de la flèche de forage.

(3) Dans perforateur à chenille géant souterrain hydraulique, la section transversale de la flèche principale est carrée, ce qui rend la flèche de forage plus stable. En outre la flèche de forage utilise un moteur rotatif comme système de puissance et peut tourner dans les 180°.

2. Foreuse

(1) La perforeuse géante minière à double explosion DT2-30 emploie la foreuse produite par Montabert donc l'efficacité de forage est 2 à 4 fois supérieure celle du forage traditionnel.

(2) Elle peut travailler sur les roches donc la dureté maximum va jusqu'à 15.

(3) La compensation hydraulique peut éviter les échecs dans le forage. En outre la tige du foret est conçue pour éliminer la force réactive causée par le choc, qui rend la foreuse durable.

3. Système Hydraulique

(1) Pour éviter l'érosion de cavitation dans la pompe à huile, nous mettons le réservoir à huile sur les pompes à huile lors de la conception du perforateur à chenille géant souterrain hydraulique.

(2) La perforeuse géante minière à double explosion DT2-30 le système de filtrage d'huile multiple augmente la pureté de l'huile et diminue le mauvais fonctionnement du système hydraulique.

(3) Le volume d'écoulement d'huile dans les pompes est raisonnable, ce qui aide l'huile à reste à une température appropriée.

(4) La pression hydraulique augmente graduellement pour faire une bonne transformation à partir de la force de surpression à la force d'impact.

(5) Le poigné de contrôle manuel est employé pour rendre l'opération plus confortable.

4. Configurations Standards

Les configurations Standard de la perforeuse géante minière à double explosion sont la foreuse hydraulique HC25 Montebert, la cric hydraulique pour touret, la pompe surpression, le compresseur a air, lumière de travaille très puissante et le levage de sécurité du plafond (Standard FOPS).

5. Configurations Optionnelles

La pompe hydraulique et le moteur diesel de grande/ petite puissance sont optionnelles pour le perforateur à chenille géante souterrain hydraulique.

Vitesse de perforage	0.8 - 2 m/min
Longueur de la tige de forage	3090/2475 mm
Diamètre du trou de forage	Φ28 mm - Φ102 mm
Profondeur du trou	2700/2100 mm
Front d'Excavation (Largeur × Hauteur)	≤7.5 m × 5.3 m
Vitesse de déplacement	25 m/min
Capacité d'élévation	≤14°
Largeur de la bande de roulement	330 mm
Perforeuse	2 × HYD200
	2 × HC25/HC50 (Optionnelle Montebert)

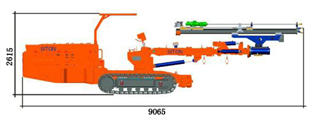

Dimension (Longueur × Largeur × Hauteur)	9065 × 1350 × 2615 mm
Poids	12100 kg

Puissance Générale	77.2 kw
Moteur Principal électrique	75 kw
Tension	380V - 1140V
Fréquence	50-60 Hz

Pompe Hydraulique Principale	2 × Pompe à piston + 2 ×Pompe à piston
Pression maximale de travail	20 Mpa
Capacité du reservoir d'huile	500 L
Moyen de refroidissement	Water
Panneau d'opération	2

Qualité de la flèche	2
Compensation	1550 mm
Méthode de forage	Mouvement de translation hydraulique
Rotation	± 180°
Echelle d'oscillation de la Flèche	14°/ 35°
Echelle de levage	+55°/ -16°
Cabrage haut / bas (Turbine)	+35°/-15°
Echelle de pivotement (Turbine)	+35°/-12°
Longueur Télescopique	850 mm
